Bora Bora

Lokomotiva v původním, dosti neutěšeném stavu.

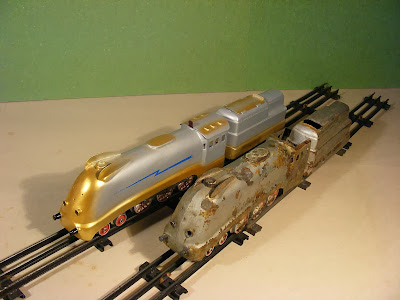

Poškozená lokomotiva Bora v porovnání s opravenou.

Na soupravě před opravou chyběla střecha, karoserie lokomotivy byla potlučená a letované spoje potrhané.

Železné části byly narušeny hloubkovou korozí.

Pohled na vymontované topeniště

Oba držáky, jeden upadlý a druhý ve špatné poloze bylo nutno znovu přiletovat.

Musel jsem vyklepat promáčklé části a karoserii celou znovu sletovat
Vyrobil jsem novou střechu a z mědi vypiloval střešní větráky.


Vypilované větráky jsem naletoval na novou střechu.

Oba světlomety se v karosérii volně viklaly. Bylo nutno promáčklé okolí světel vyrovnat a světla opět zaletovat.

Povrch lokomotivy bylo nutno opakovaně tmelit a brousit.

Stav tendru byl ještě horší, protože je vylisován z ocelového plechu, na rozdíl od lokomotivy, která je z mosazi. Tendr byl značně zasažen korozí.

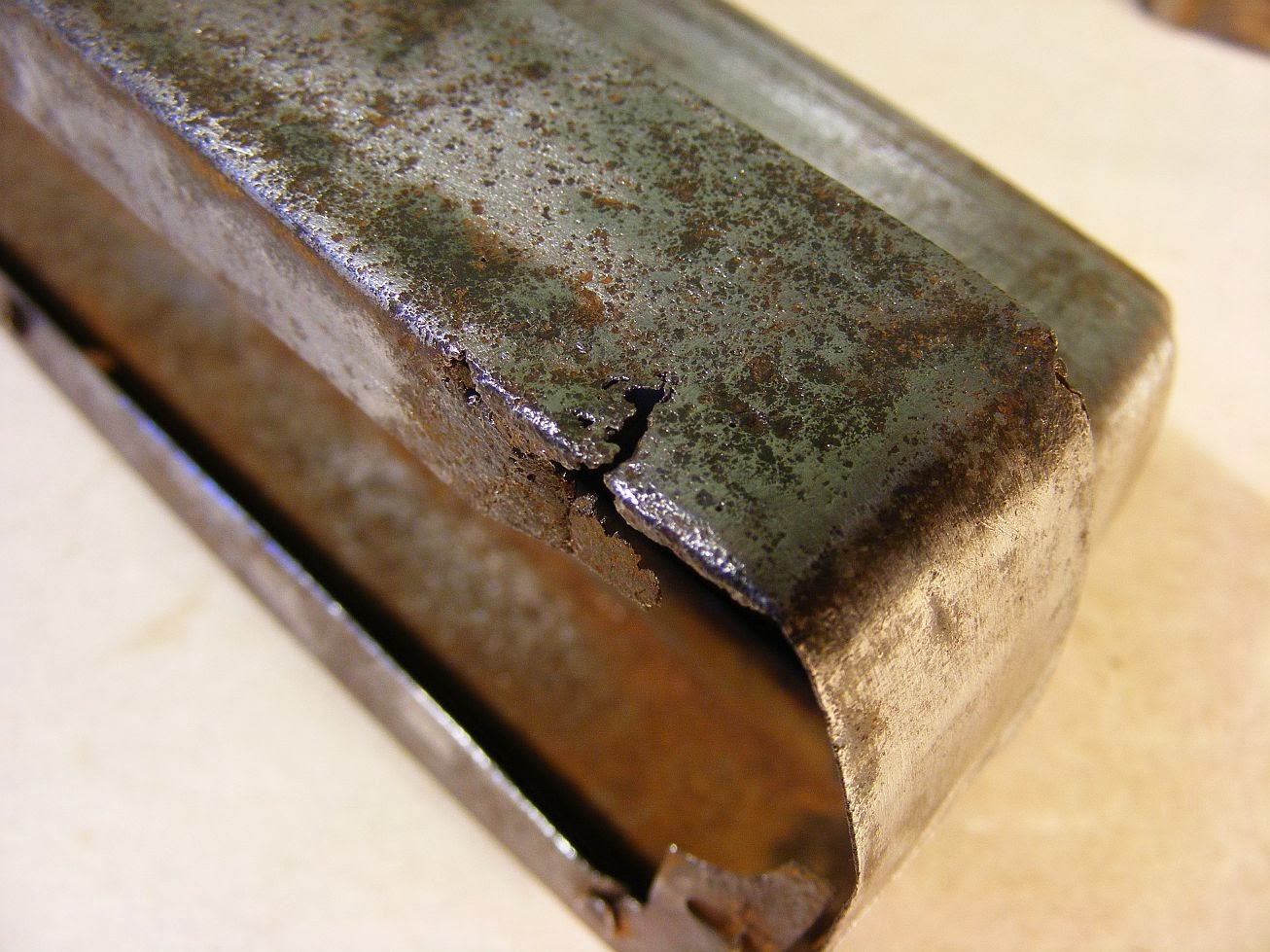

Některá místa byla úplně prorezivělá.


Stav tendru byl natolik neutěšený, že jsem musel jednotlivé díly k sobě napevno sletovat

Následovalo tmelení a broušení.


Po prvním nástřiku základovkou se ukážou drobné vady a následuje poslední tmelení a broušení.

Ani stav rámu tendru nebyl dobrý.

Konečně je celá souprava v základovce.

V původním pohonu byla hliníková kola místy zoxidována tak, že okolky úplně chyběly. Sehnal jsem pohon z jiné Bory a z obou vybral nejzachovalejší díly. Z nich jsem sestavil nový funkční pohon.

Nastříkaná souprava.


Pohled na dokončenou lokomotivu.

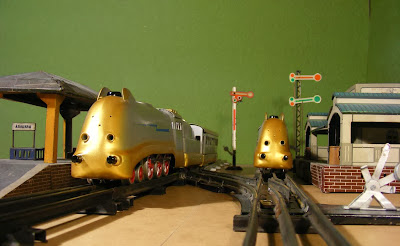

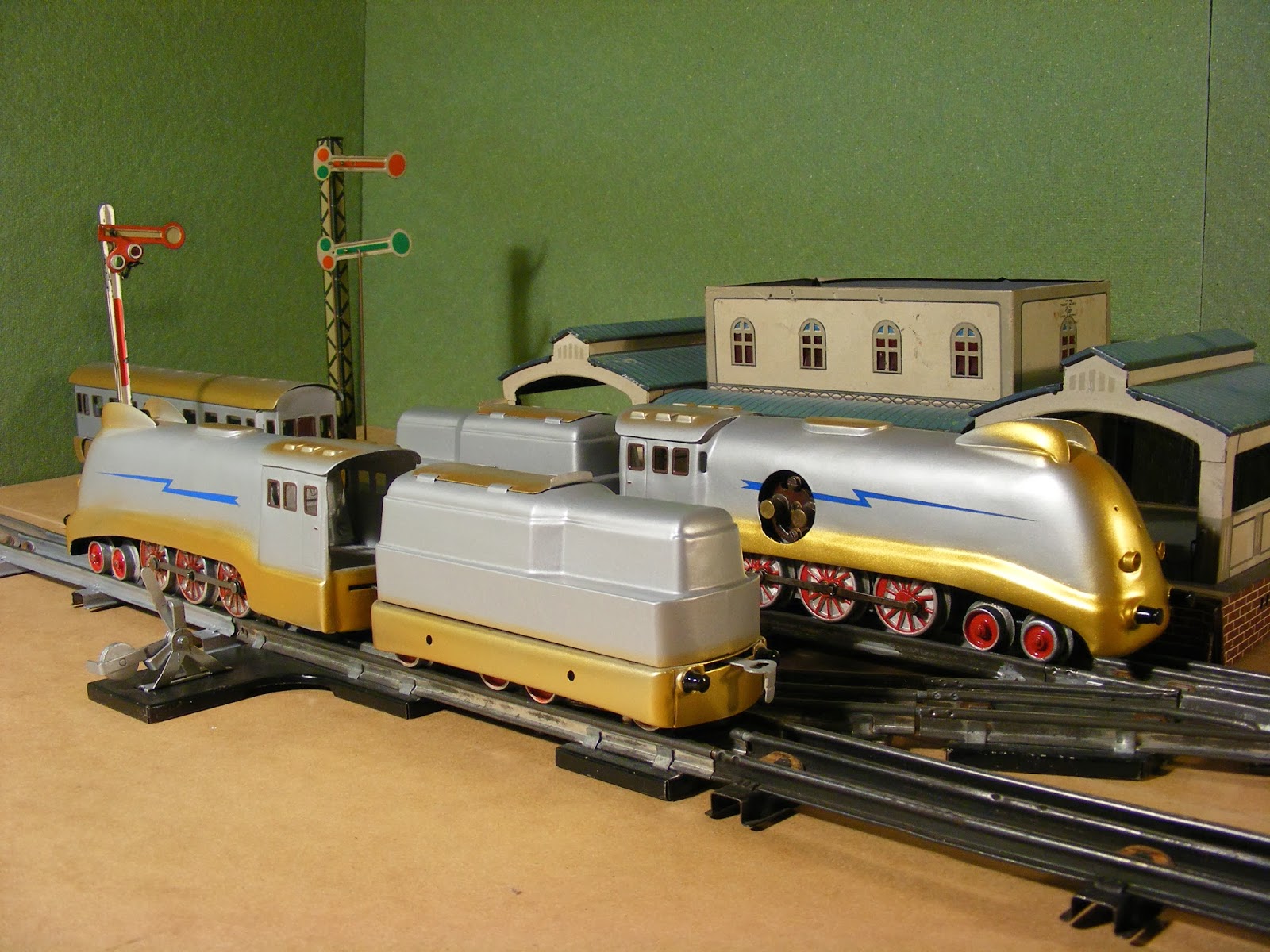

Nyní několik fotografií, dvou lokomotiv Bora.










Zde si můžeme ještě jednou prohlédnout původní stav lokomotivy a konečný stav po opravě.

středa 29. května 2013

Několik fotografií vláčků od firmy Husch z meziválečného období.


Původní stav získané lokomotivy.

Byla poněkud pokroucená, kola uvolněná.

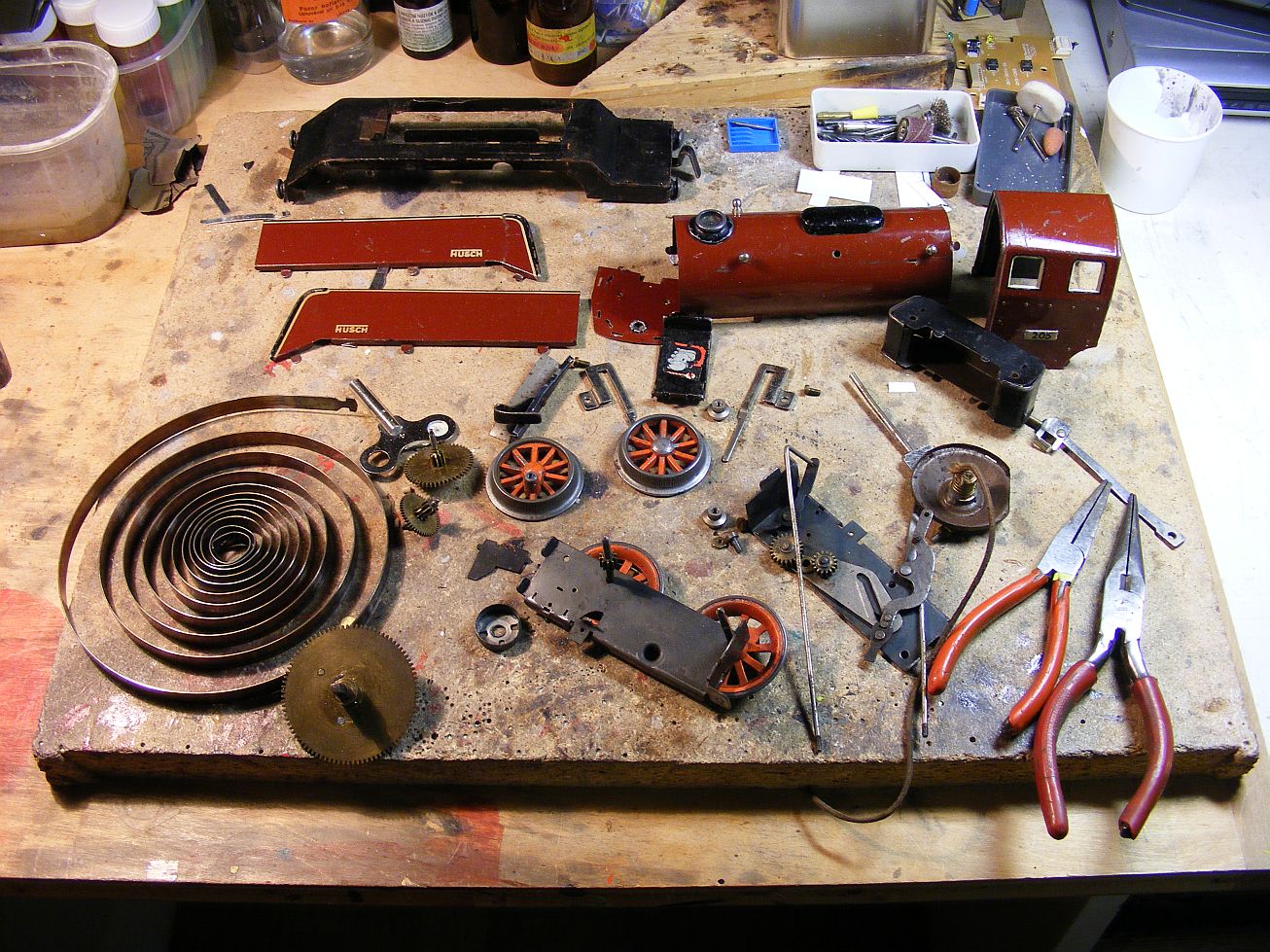

Pohled na hodinový strojek.

Péro bylo utrženo v obvyklém místě u osy na natahování.

Konec péra jsem vyžíhal a vyvrtal nový otvor na uchycení.

Opravený rám a vodní vany, hodinový strojek je již funkční.


Sestra červené ,,rychlíkové" lokomotivy na elektrický pohon ve stavu po vydražení.

Rám v nejslabších místech potrhaný, pod budkou přidělána záhadná svorkovnice.

Kromě tří kol chybí na obou stranách ojnice i křižák.



Rozebraný motor.


Vymontovaný rotor měl na čele vinutí odřený smalt, neboť se při otáčení třel o rám pohonu.


Nahoře je vidět přepínač směru jízdy, uvnitř hlavního rámu jsou znatelné stopy způsobené dřením vinutí rotoru.

Opravený hlavní rám lokomotivy.

Rámy lokomotiv Husch jsou většinou v místech zeslabení otvory pro jazýčky roztržené. Řeším to podletováním ocelovým drátem.


Sestavená lokomotiva s nově vyrobenými ojnicemi a křižáky. Lak opraven a doplněno madlo na kotli.

Souprava od firmy Husch je dosud bohužel bez tendru.

S osobními vozy od firmy Husch.


Vlaková lokomotiva je na elektrický pohon, postrková na péro.

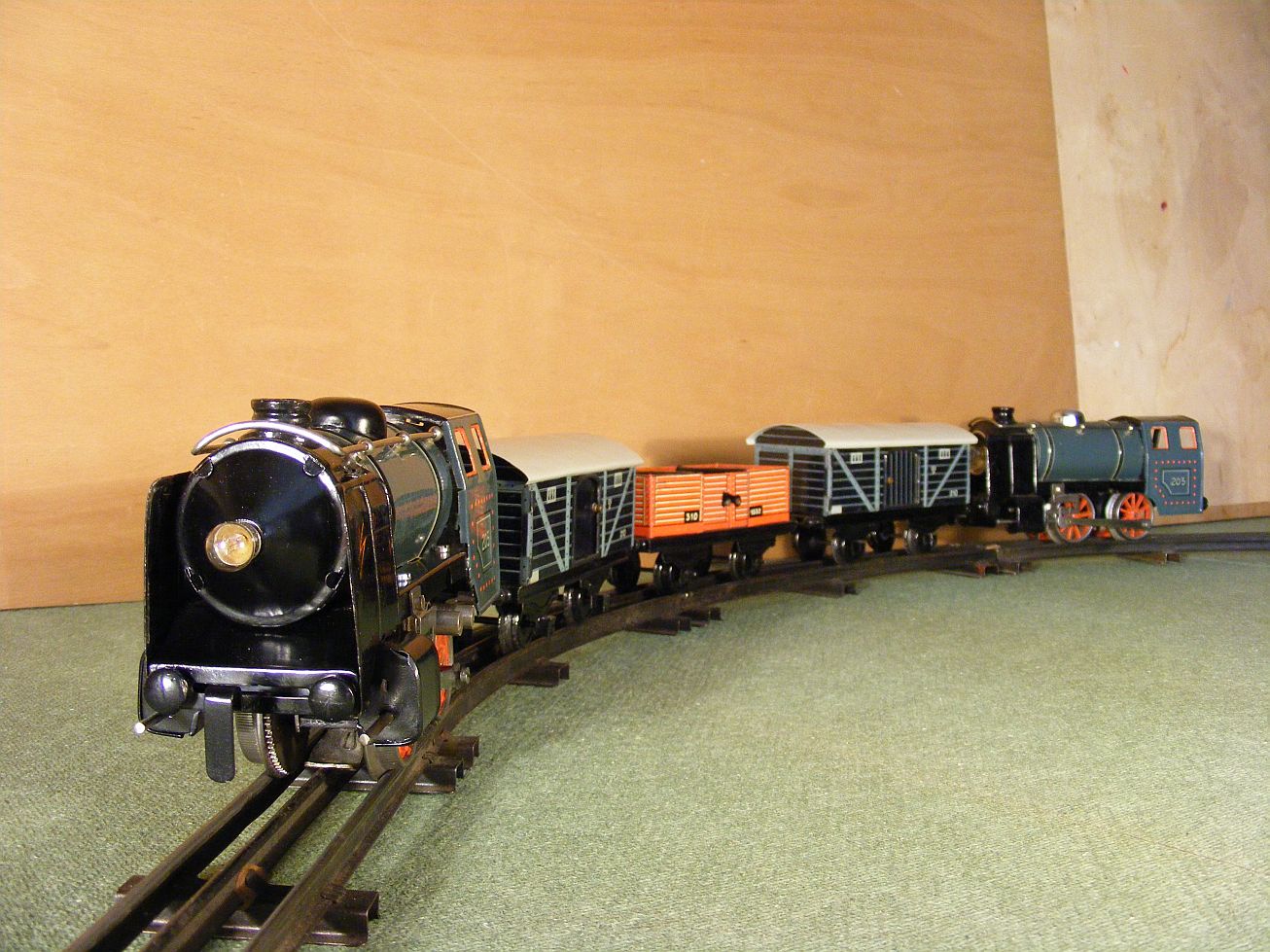

Elektrická i pérová lokomotiva se namáhají s nákladním vlakem.

Rychlíková lokomotiva s osobní soupravou.
Obě předválečné soupravy.
